[折腾日志S-1#]申必主板的研究与应用(1)

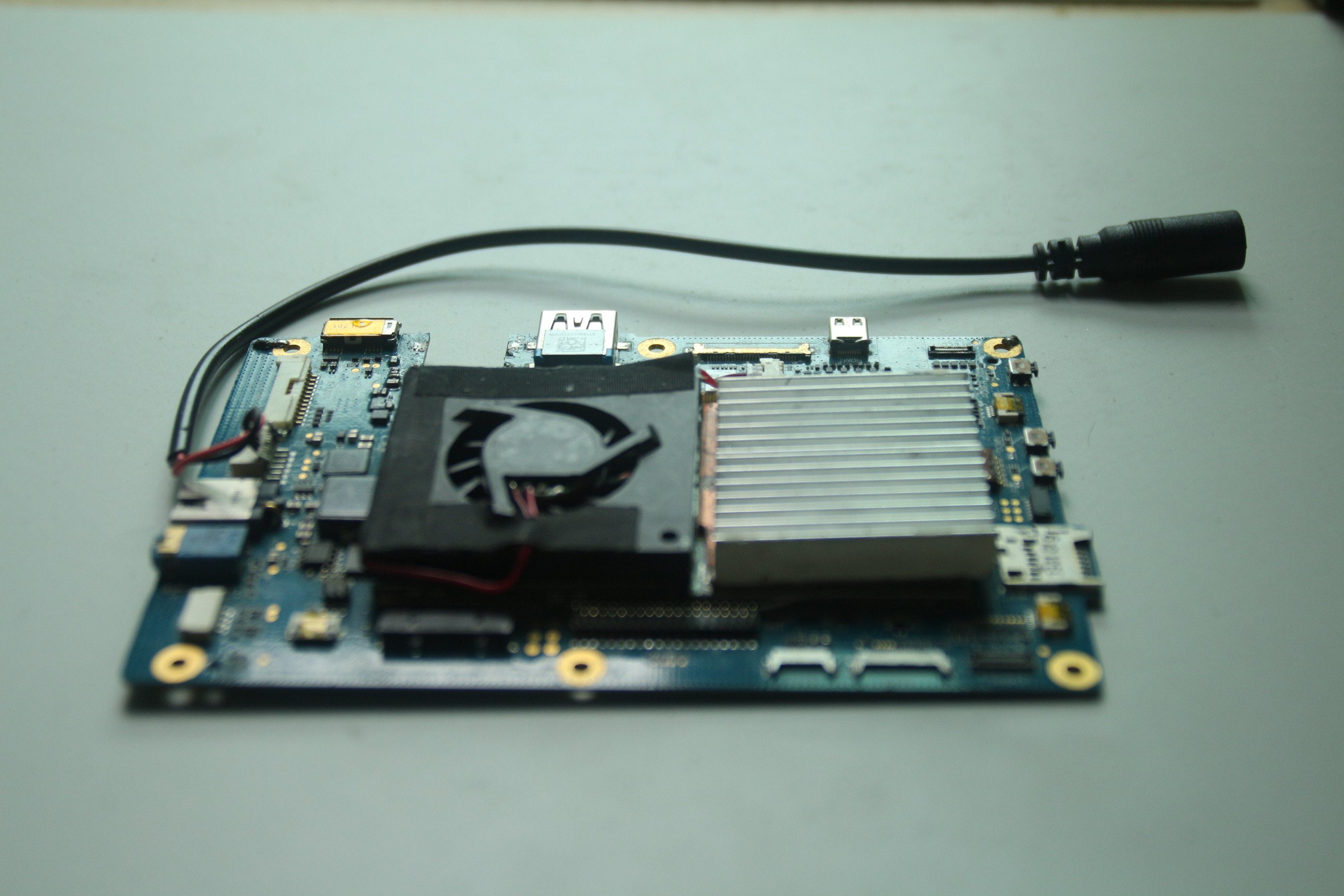

先放图：

配置如下：
CPU: Intel Atom X7-Z8750
Ram: Unknown Brand，2+2GB REG ECC DDR3 1600MHz(这个REG ECC也不知道是不是真的...)
Storage: Sandisk DF4064 (62GB) (大概就是块机械硬盘的水平了，唯一的优点就是这玩意是固态的)

两周前(大概)为了搞一个UMPC从万能的tb买了一块神秘Win10主板，本来想着拿到手之后拿软件测一下型号再Bing一下就能弄到电路图了，谁知道这玩意系统被重装过，连Bios也不是原装的，所以完全找不到任何资料...
那就只好我自己来搞事了www
搞事的结果就是翻车了...
这玩意原本有两个USB Type-A接口，然而有一个看起来像是被烧过一次，并且只能供电而无法传输数据，于是...拆了！
然后花了半天尝试着比较文明地拆焊，然而有⑨根针脚的USB3.0接口并不是那么容易拆的，最后还是用钳子暴力扯下来了

-场景过于残忍所以就不放图了-

然而扯下来之后新的也焊不上去(所有孔都被锡堵住了，而且拒绝被我的吸焊带带走)
结果就是翻车了...于是现在就只剩一个USB-A了，只能寄希望于旁边的Micro USB 3.0能用吧...
(其实旁边还有个12Pin接口，标着USB，然而我不知道定义也不敢去乱动...)

硬件不敢动了(其实是懒)，那就去开个机跑下吧

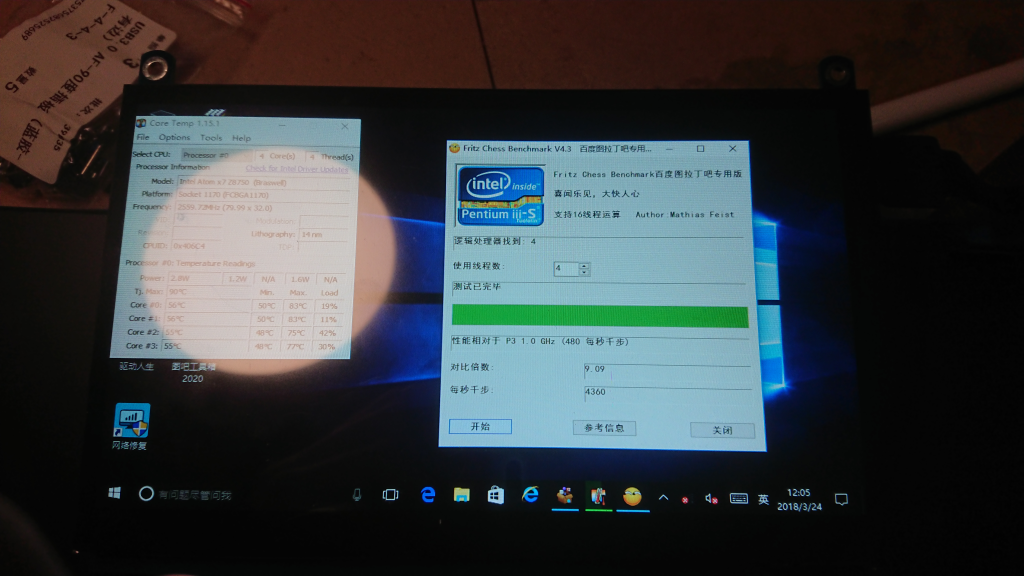

先跑下国际象棋...

(我就是要手机拍屏.jpg)
这个确实有点逊，但还算是能用吧
Aida64稳定性测试跑一发
(忘记截图了，所以假装这有张图吧)
总之跑出来最高功耗8W，不错...但是这个温度为什么会稳定在80℃?而且手摸散热片一点也不烫?
拆了！

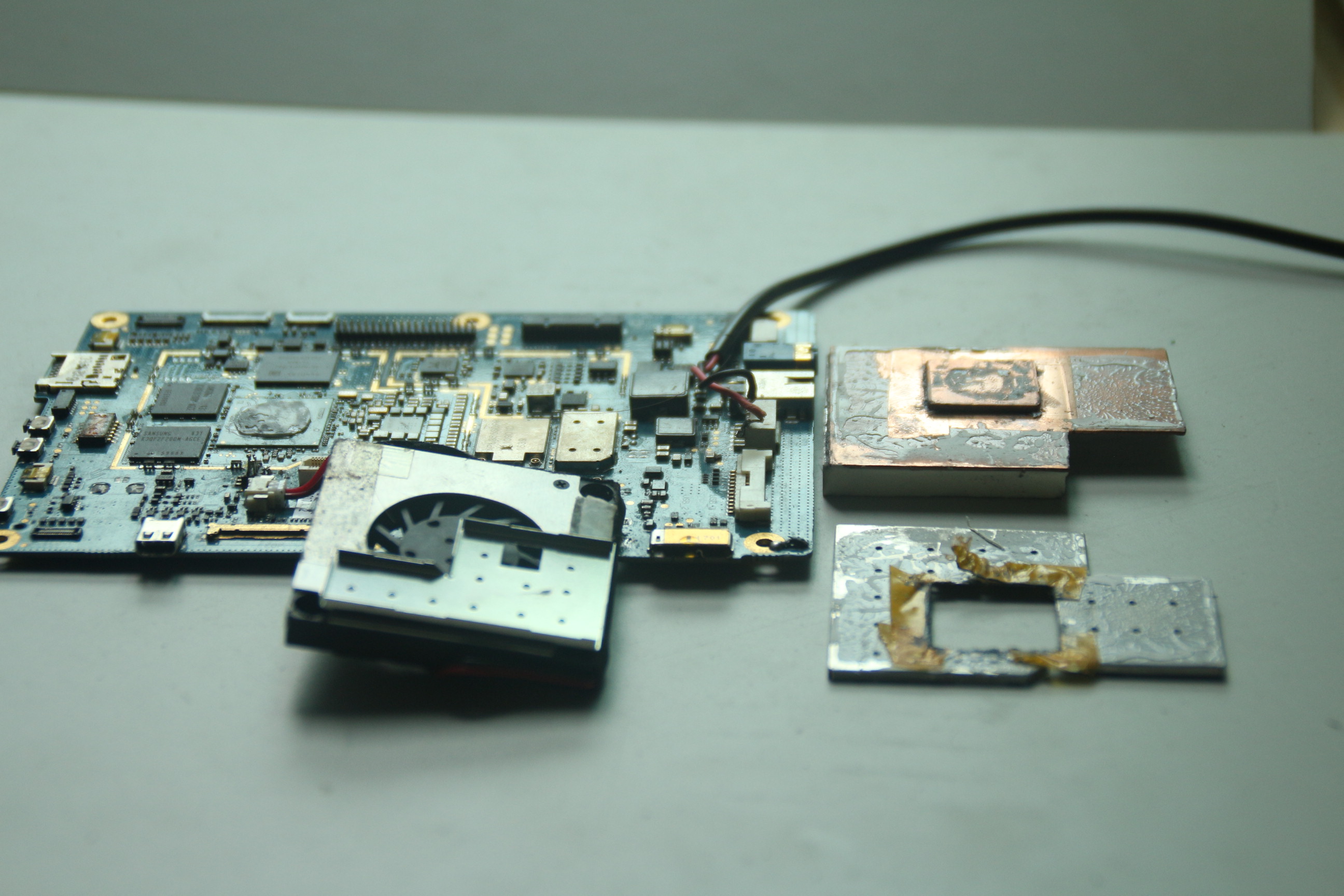

铜&铝夹水泥硅脂...绝了！(CPU上这坨水泥又耗了我半天用棉签蘸酒精擦)

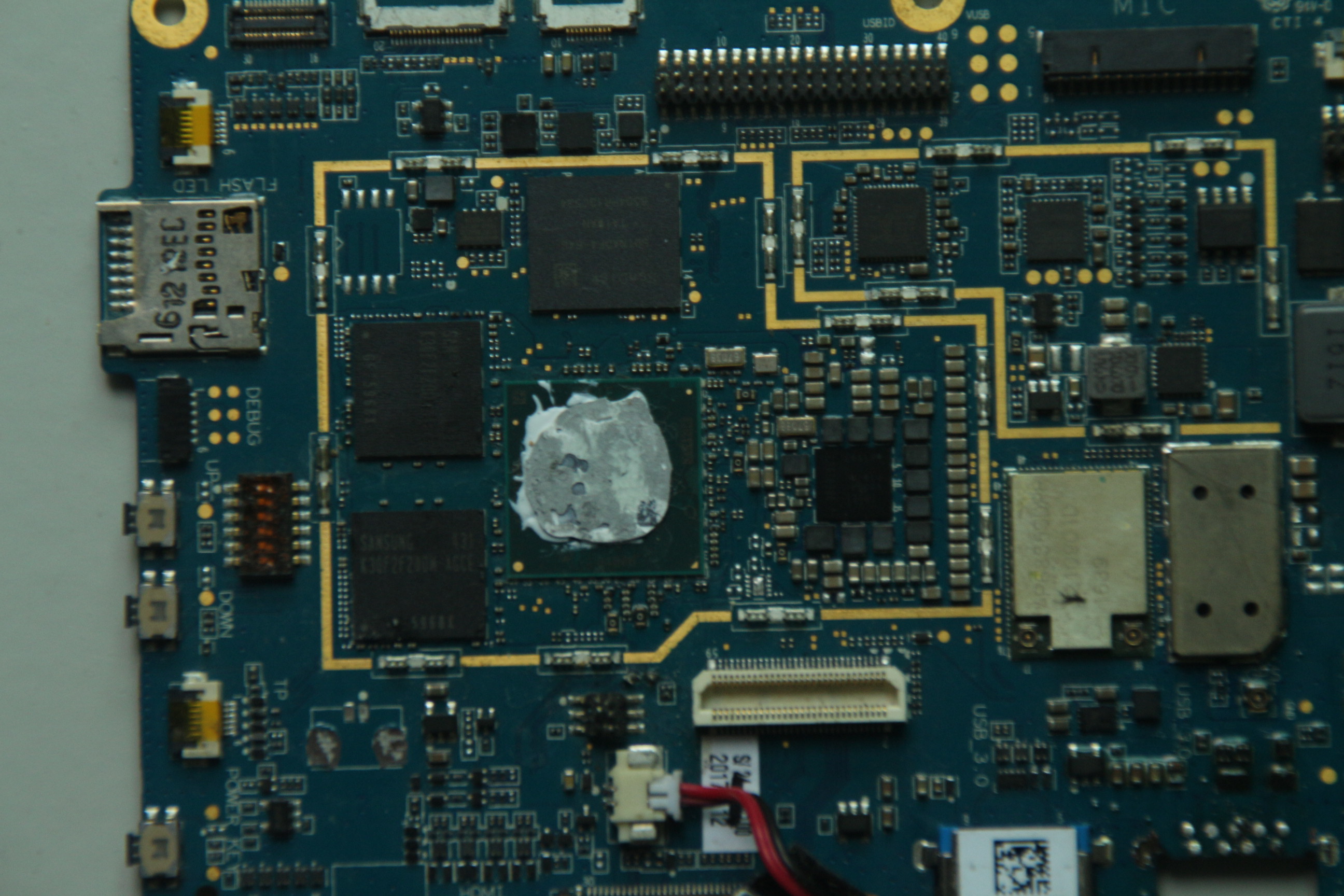

拆完之后...

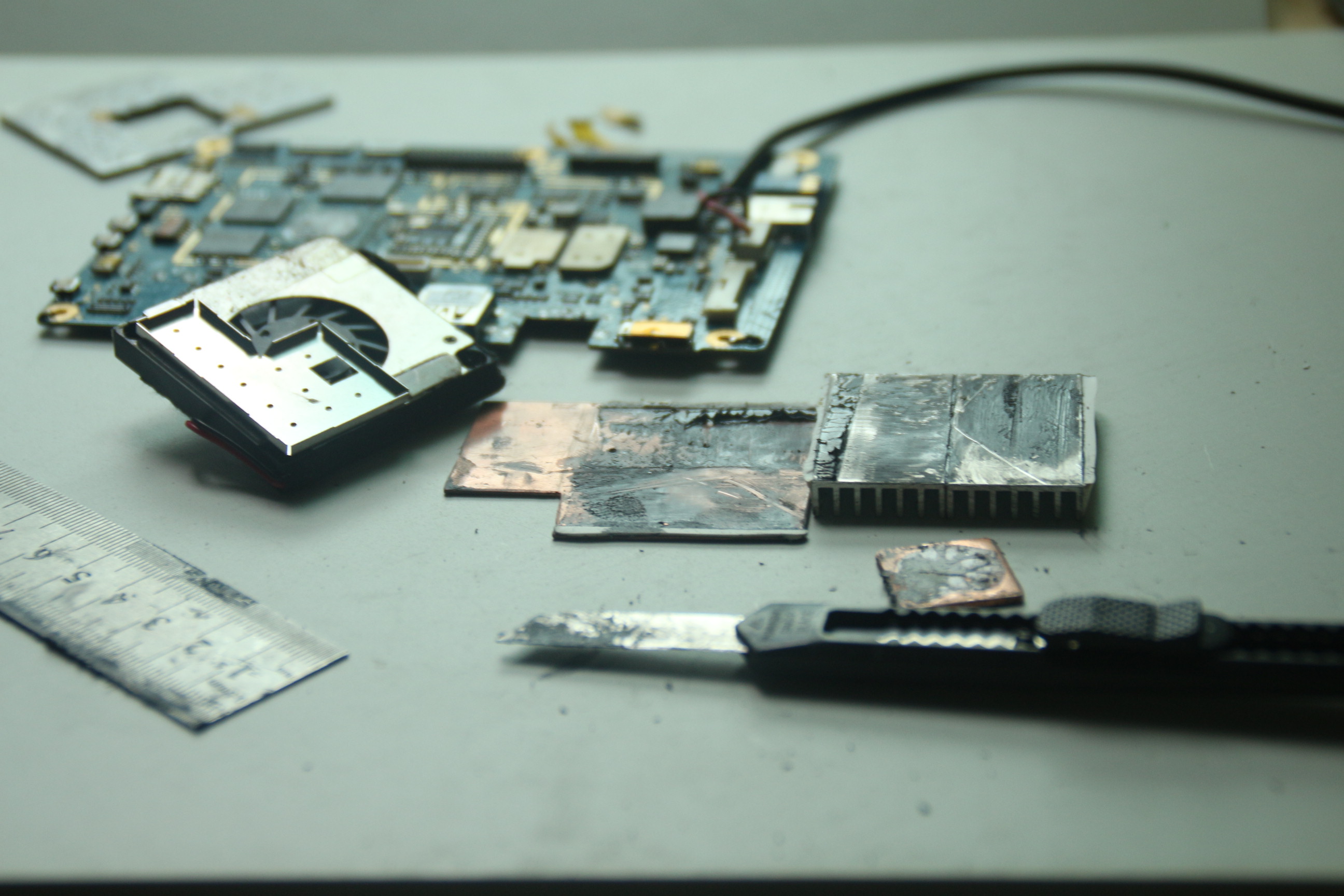

用钢丝球搓一搓，再上砂纸，总算看起来还不错了
MX4硅脂还没到，等它和其他的转接头扩展坞到了之后再写一发吧...

By Estionmic Shen
2020/8/10 15:29
